Deskripsi Produk

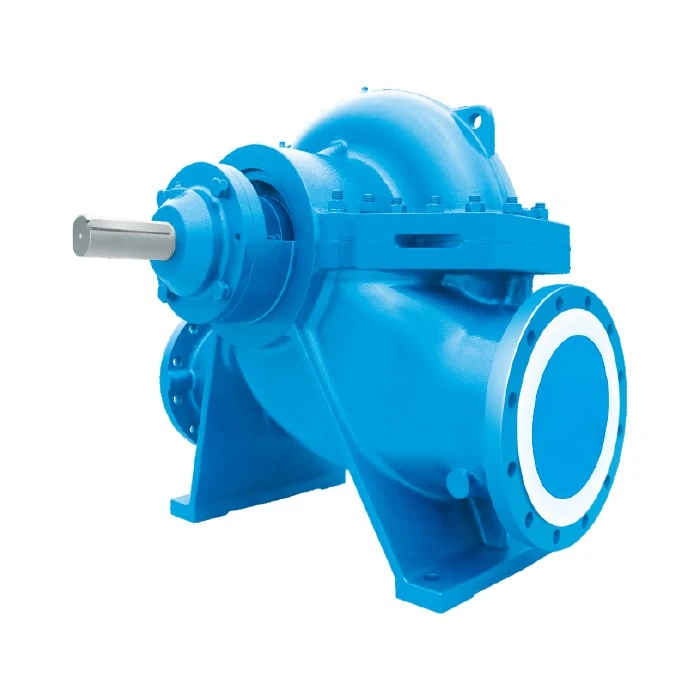

Pompa split case horizontal hisap ganda seri ES didesain dengan hisapan ganda. Jenis pompa ini memiliki laju aliran tinggi, efisiensi tinggi, pengoperasian stabil, kebisingan rendah, dan masa pakai lama, mudah dipasang dan dirawat. Banyak digunakan di pabrik, pertambangan, pasokan air kota, irigasi, HVAC, dan industri perkapalan.
- Desain hisap ganda:Desain impeller hisap ganda memungkinkan cairan masuk ke impeller dari kedua sisi secara bersamaan, yang dapat mengurangi daya dorong aksial pompa secara signifikan dan meningkatkan stabilitas pengoperasian pompa. Desain hisap ganda juga meningkatkan kapasitas aliran pompa dan dapat memenuhi kebutuhan proyek besar untuk aliran yang lebih besar.
- Struktur pusat terbagi:Casing pompa merupakan struktur pusat terpisah horizontal, yang memudahkan perawatan dan perbaikan. Casing pompa dapat dibuka secara horizontal di sepanjang sumbu, dan komponen utama dalam pompa (seperti impeller, poros, dll.) dapat dirawat dan diganti tanpa membongkar pipa. Desain ini sangat mengurangi waktu henti dan biaya perawatan.
- Kemampuan beradaptasi yang kuat: Pompa pusat split hisap ganda dapat beradaptasi dengan berbagai lingkungan kerja, dapat menangani berbagai media seperti air bersih, air laut, minyak, dll., dan dapat beroperasi secara stabil dalam kondisi kerja yang kompleks seperti suhu tinggi dan tekanan tinggi. Anda dapathubungi kami sebelum melakukan pemesananuntuk memilih model dan aksesori produk yang tepat berdasarkan skenario penggunaan spesifik.
- Kebisingan rendah dan getaran rendah: Pompa split case horizontal dengan hisapan ganda memiliki struktur yang stabil dan keseimbangan dinamis yang baik. Pompa split case dengan hisapan ganda menghasilkan kebisingan dan getaran yang rendah selama pengoperasian, sehingga cocok untuk aplikasi dengan persyaratan ketat terhadap kebisingan lingkungan.
aplikasi
- HVAC dan menara pendingin---Digunakan di gedung-gedung besar, seperti kompleks komersial, rumah sakit, dan sekolah, untuk mengalirkan air dingin dan panas untuk pemanasan dan pendinginan.
- Pasokan air kota---Digunakan di stasiun pompa untuk penyediaan air minum ke kota-kota.
- Stasiun pompa
- Bangunan laut dan slip---Pompa split case horizontal dengan hisapan ganda mengatur level air di kapal. Kapasitas alirannya yang tinggi membantu memompa air masuk dan keluar dari tangki pemberat secara efisien untuk menyesuaikan berat dan stabilitas kapal.
- Pembangkit listrik/pembangkit air
- Sistem pasokan air industri

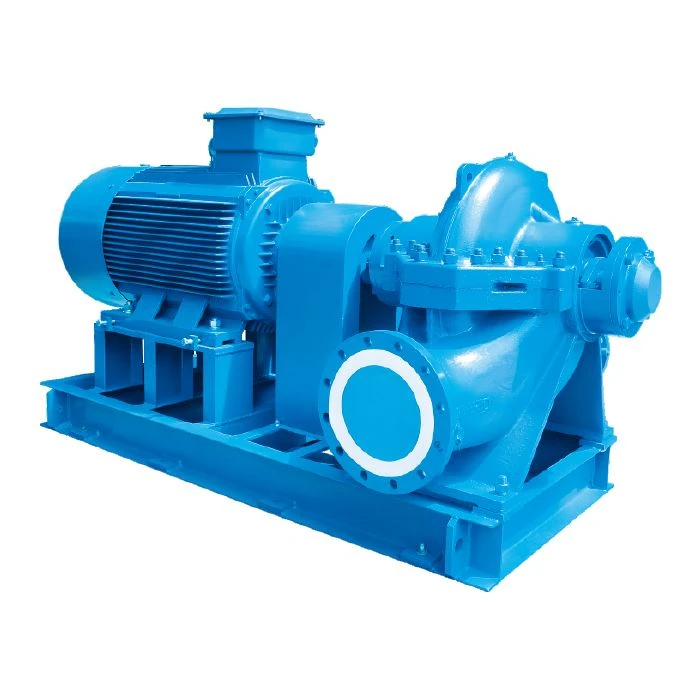

- Sistem pemadam kebakaran---Sangat penting dalam sistem proteksi kebakaran berkapasitas tinggi, terutama pada fasilitas industri dan bangunan besar yang membutuhkan pasokan air yang kuat.
Bahan
| Bagian | Bahan standar | Opsi berdasarkan permintaan |
|---|---|---|
| Selubung | Besi cor | Besi ulet |
| Pendorong | Kuningan | Besi cor |
| Batang | ASTM 1045 (ASTM 1045) | ASTM304 / ASTM316 / ASTM420 |
| Segel Poros | Segel Mekanik | Pengepakan kelenjar |
Data operasi
| Laju Aliran (Q) | 36~3400 m³/h |
|---|---|
| Kepala (H) | 8~190 m |
| Kecepatan | 1480 atau 2980 rpm (50Hz) / 1780 atau 3580 rpm (60Hz) |
| Suhu Maksimum | 85 derajat (standar); 105 derajat (berdasarkan permintaan) |
| Tekanan Kerja | 1,6MPa (standar); 2,5MPa (berdasarkan permintaan) |
| Kedalaman (mm) | 80~400 |
| Media Pengangkut | Air bersih atau cairan yang memiliki sifat fisik serupa dengan air bersih |
Daftar suku cadang pompa split case horizontal hisap ganda
| Kode | Nama Bagian | Kode | Nama Bagian | Kode | Nama Bagian |
|---|---|---|---|---|---|
| 01 | Casing-bawah | 13 | Segel mekanis | 26 | Merasa |
| 01.1 | Gasket casing | 14 | Batang | 27 | Circlip eksternal |
| 02 | Casing-atas | 15 | Lengan poros pendek | 28 | Kunci |
| 03 | Pakai cincin | 15.1 | Lengan poros | 29 | Kunci |
| 04 | Pendorong | 15.2 | Pelat poros pengepakan | 30 | baut sekrup |
| 05 | Bingkai segel | 16 | Pelat segel bantalan | 31 | Mesin cuci pegas |
| 06 | Penutup bantalan | 17 | Pelat segel pengepakan | 32 | Mur sekrup |
| 07 | Bingkai bantalan-Ujung penggerak | 18 | Cincin lentera | 33 | Pin |
| 08 | Bingkai bantalan-Ujung non-penggerak | 19 | Kelenjar | 34 | Mur Sekrup |
| 09 | Mur sekrup | 20 | Penutup kemasan | 35 | Baut sekrup |
| 09.1 | Cincin pengunci untuk mur | 21 | Pelontar | 36 | Gasket datar |
| 10 | bantalan slinger | 22 | Laher | 37 | Mur sekrup |
| 11 | Pelat segel | 23 | cincin-O | 38 | Baut sekrup |
| 12 | Penutup segel | 24 | cincin-O | 39 | Steker |
| 12.1 | Gasket penutup segel | 25 | cincin-O |
Kinerja 50hz
