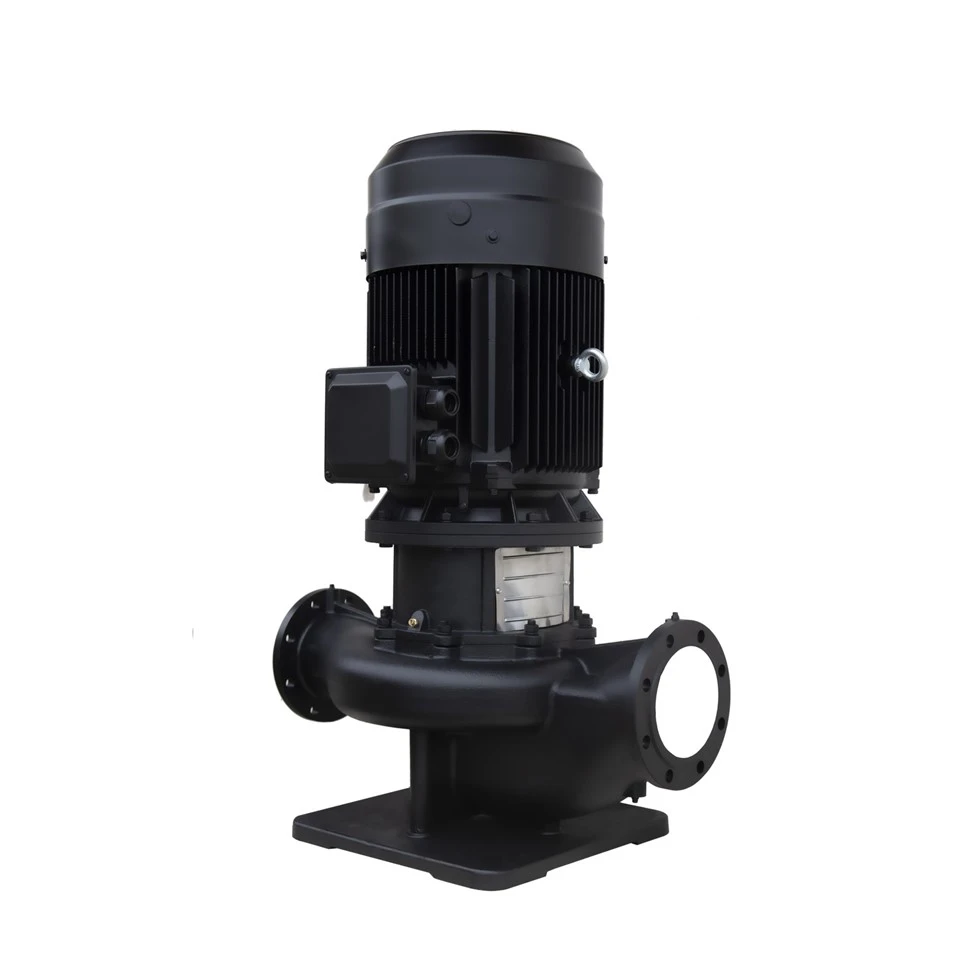

Pompa sentrifugal inline vertikal

Seri TP/TPL meningkatkan pompa sirkulasi pipa vertikal adalah pompa sentrifugal vertikal tersukasi tunggal. Tubuh pompa dan impeller dari dua produk seri adalah umum. Saluran masuk dan outlet pompa terhubung ke pipa ke pipa. Saluran masuk dan outlet pompa memiliki diameter nominal yang sama dan jarak yang sama dari sumbu.
Pompa tidak dilengkapi dengan bantalan. Gaya radial dan gaya aksial ditanggung oleh bantalan motor. Desain impeller telah memperhitungkan keseimbangan gaya aksial. Lantai persegi diatur antara pompa dan fondasi.

Pompa sentrifugal inline vertikal TP dilengkapi dengan seri 380V/50Hz/YE3 (atau YE4, YE5) Seri V1 atau B5 tertutup, berpendingin udara, motor sangkar tupai asinkron tiga fase dan segel mekanik yang tidak seimbang dan kopling khusus. Toleransi listrik mematuhi peraturan instalasi IEC 34-7. ItuPoros pompa dan poros motor dihubungkan oleh kopling lengan yang kaku. Pompa adalah desain tarikan atas, yang berarti bahwa kepala pompa (motor, penyangga motor dan impeller) dapat dilepas untuk pemeliharaan atau perbaikan tanpa menggerakkan badan pompa. Cincin penyegelan yang dapat diganti disediakan pada badan pompa dan dukungan motor untuk memastikan operasi pompa jangka panjang dan efisien. Pompa dan motor keduanya merupakan unit independen, yang kurang dipengaruhi oleh media transportasi pompa dibandingkan motor khusus dengan impeler yang dipasang langsung pada ekstensi poros khusus.

Pompa sentrifugal inline vertikal TPL dilengkapi dengan seri 380V/50Hz/YE3 (atau YE4) Seri V1 atau B5 tipe poros motor khusus dan segel mekanik yang tidak seimbang. Impeller pompa dipasang langsung pada ekstensi poros motor. Pompa masih merupakan desain tarikan atas, yaitu, kepala pompa (motor, penutup pompa dan impeller) dapat dilepas untuk pemeliharaan atau perbaikan tanpa menggerakkan bodi pompa. Badan pompa dilengkapi dengan cincin penyegelan yang dapat diganti opsional untuk memastikan operasi pompa jangka panjang dan efisien. Fitur yang luar biasa adalah bahwa ketinggian total pompa lebih rendah, tetapi tidak cocok untuk cairan dengan suhu yang lebih tinggi.

Menurut kinerja dan tekanan desain dan suhu pompa, produk pompa TP/TPL dibagi menjadi dua sub-seri PN16/PN25.

Arah rotasi: Searah jarum jam dari bagian atas motor ke bawah.

Lingkungan:

• Suhu ambient: -20 derajat ~ +40 derajat
• Suhu ambient: -20 derajat ~ +40 derajat
• Kelembaban relatif: kurang dari atau sama dengan 95%
• Ketinggian Instalasi<1000m
• Saat suhu pengoperasian motor lebih tinggi dari 40 derajat, harap kurangi daya
• Ketika lokasi pemasangan motor melebihi 1000m di atas permukaan laut, daya output motor (P2) akan dikurangi. Alasan utamanya adalah bahwa kepadatan udara rendah dan motor mendingin secara perlahan. Pada saat ini, motor yang lebih besar diperlukan untuk memenuhi daya output yang lebih tinggi.

Sedang:

• Cairan bersih, tipis, non-korosif, non-eksplosif yang tidak mengandung partikel atau serat padat yang dapat menyebabkan kerusakan mekanis atau kimia pada pompa. Volume materi tidak larut tetap dalam medium tidak melebihi 0. 1% dari volume satuan, dan ukuran partikel adalah<0.2mm.
• Kisaran suhu operasi penuh dari pompa sentrifugal inline vertikal TP adalah {{{0}} derajat derajat ~ {+140 derajat derajat. Untuk pompa 16bar, suhu sedang dari BTSE standar Bellows Mechanical Seal adalah 0 derajat ~ +120 derajat. Jika suhu medium pemompaan adalah -25 derajat ~ {0 derajat derajat atau -25 derajat derajat ~ +120 derajat, disarankan untuk memilih segel mekanik BSSE, dan pasangan gesekan diubah dari c/sic ke sic/sic; Jika suhu sedang +120 derajat ~ {{1 0}} derajat, harap tentukan dalam urutan saat memesan, dan segel mekanik seimbang OTSD diperlukan. Untuk pompa 25bar, suhu sedang dari segel mekanik seimbang OTSD standar adalah 0 derajat ~ +140 derajat. Jika suhu medium pemompaan antara -25 derajat ~ 0 derajat atau -25 derajat ~ 140 derajat, disarankan untuk memilih segel mekanik OSSE, dan pasangan gesekan adalah sic/sic.
• Kisaran suhu operasi penuh dari pompa TPL adalah {{0}} derajat derajat ~ +90 derajat derajat, dan suhu medium pompa standar biasanya antara 0 derajat ~ {+90 derajat. Jika suhu medium pemompaan antara -25 derajat derajat ~ derajat derajat atau -25 derajat derajat ~ +90 derajat, disarankan untuk mengubah pasangan gesekan segel mekanis standar dari C/sic ke sic/sic, yang dapat dioperasikan secara terus menerus untuk waktu yang lama; Jika suhu sedang antara +90 derajat derajat ~ +110 "C, harap tentukan dalam urutan saat memesan, dan bantalan motor yang tahan suhu tinggi dan minyak diperlukan. Level isolasi motor harus di atas level F, dan untuk melindungi peralatan, tidak disarankan untuk mengoperasikan kelompok pompa terus menerus untuk waktu yang lama.

1. AC
2. Sistem pemanas
3. Sistem pendinginan dan pendingin
4. Sistem Air Panas Domestik
5. Sirkulasi cair dan cairan industri lainnya
6. Pasokan air, meningkatkan dan irigasi
7. Air sanitasi, air yang lunak

• Jika media adalah etilen glikol atau mengandung agen antibeku lainnya, pompa harus dilengkapi dengan segel poros khusus.
• Jika kepadatan atau dinamika media yang dipompa lebih tinggi dari air, itu akan menyebabkan:
• Penurunan tekanan yang signifikan
• Kinerja hidrolik berkurang
• Peningkatan konsumsi energi

Sub-seri PN16

• Dn: 32-350 mm
• PN: 16
• Standar: GB/T17241.6/iso 7005-2 en 1092-2
• Aliran: Maks. ~ 1800 m³/jam
• Kepala: Maks. ~ 97 m
• Kecepatan: 2960/1480/985 rpm
• Daya motor: kurang dari atau sama dengan 315 kW

Sub-seri PN25

• Dn: 80-125 mm
• PN: 25
• Standar: GB/T17241.6/iso 7005-2 en 1092-2
• Aliran: Maks. ~ 480 m³/jam
• Kepala: Maks. ~ 150 m
• Kecepatan: 2960 rpm
• Daya Motor: Kurang dari atau sama dengan 200kW

Jika Anda ingin mendapatkan pemahaman yang lebih dalam tentang parameter produk yang lebih rinci atau memiliki persyaratan pemilihan model yang disesuaikan, kami dengan tulus mengundang AndaHubungi kami.Tim profesional kami selalu siap untuk memberi Anda bantuan yang komprehensif dan efisien, memastikan bahwa setiap kebutuhan Anda ditangani dan diselesaikan dengan benar.
